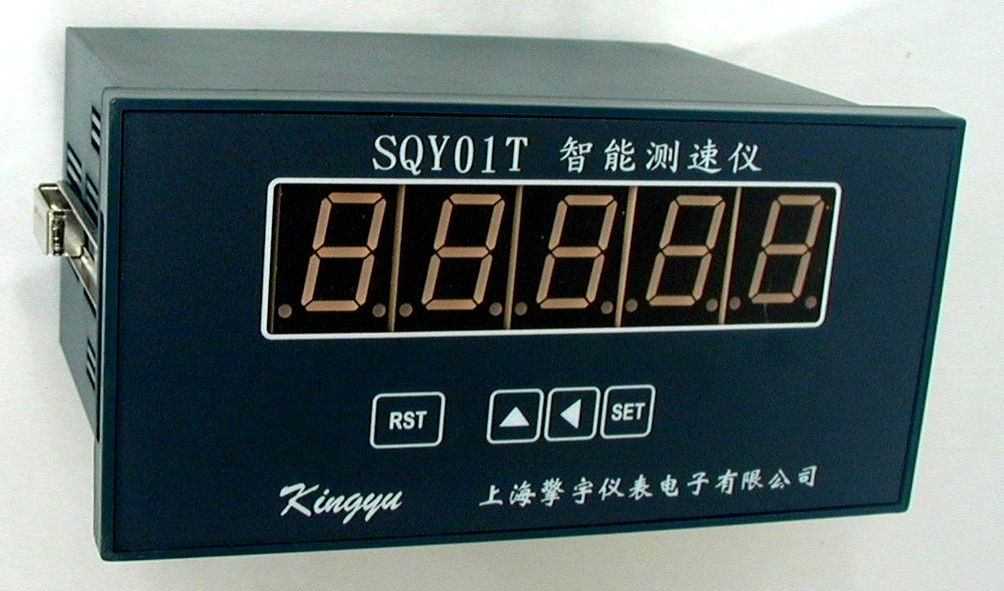

SQY01T125-4智能测速仪  返回

一、            概述

      SQY01T125-4智能测速仪，具有5位数码显示、RS-485通讯（MODBUS协议）、4～20mA电流输出和二路继电器输出；能与NPN-OC输出开关类速度传感器以及磁电类传感器匹配，除了对一般的转速、线速度、流量进行检测外，还能对超低速和超高速进行测量，是一款智能速度显示控制仪表。

SQY01T125-4智能测速仪，有10组用户参数，用户可以通过面板上的操作键或计算机来查询/修改，修改确认的参数可以长久保存。满足了各类工程需要，成为名副其实的智能仪表。

生产厂商结合了二十多年专业设计制造经验，运用新的设计理念和电子技术，通过模块优化组合，涵盖了原先的XJP-48T系列产品的各种规格产品，并在复合功能上有新的拓展和延伸。既提高了标准化生产的质量控制水准，也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、            主要技术特性

   1.供电电源：85～ 250V，50/60Hz

   2.功     耗：不超过8W

   2.输入信号：0 ～ 10kHz

   3.显示范围：0.1～99999（小数点可以保留任意位）

   4.基本误差：0.1 %（数字，采样时间100ms～200ms）

                   0.05%（数字，采样时间200ms～400ms）

                   0.03%（数字，采样时间400ms以上）

                   0.3 % （模拟量）

   5.使用环境：温    度 -20 ～65 ℃

                   相对湿度  ≤85％

   6.开孔尺寸：152×76

   7.外形尺寸：160×80×130

   8.重     量：小于800g

三、            主要功能及配置参数

1．  主要功能和特色

SQY01T125-4智能测速仪，具有一路直流电流输出、二继电器控制输出，以及RS485通讯等功能。具体功能罗列如下，以便用户选型参考。

主要功能：

1.      5位数码显示

2.      模拟量输出：4～20mA

3.      通讯:RS485,9600bps,Modbus通讯协议

4.      继电器输出：J1,J2

主要特色：

1．精确可靠：输入标准信号，测试记录1000，000条，无超差

2．测量超低速：最低频率可达0.001Hz

3．测量超高速：最高转速可达600，000r/min

4．动态测试记录：与软件配合可动态记录速度变化，刷新（采样）时间最短为50mS

5．输入匹配广泛：能与大多数速度传感器匹配

6．抗干扰能力强：适用于各类工业现场

7．10组参数：可以通过面板上的操作键或计算机来查询/修改，且长久保存

2．            信号输入方式：

汇集两类常用的输入方式，适合了大多数转速传感器的匹配需要。

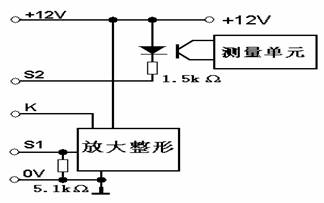

输入方式：

选配传感器决定智能测速仪的输入方式：

选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与智能测速仪的输入特征要相匹配。

3．    主要功能及配置参数：

SQY01T125-4智能测速仪最多有有10个参数，在需要的时候可供用户调整。

其中A为测量系数，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F参数为采样时间，G、H作为报警设定值，对应两个继电器输出，Ｉ未定义，J参数为采样时间延展倍数。详细见操作说明。

四、            接线端子说明

1.     接线端子图：

 2.  信号输入端子

信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。

常用的几种接线方法：

3.  继电器端子

继电器接点电流2A,28V,DC　或  1A,240V，AC

2个继电器互相独立,分别对应G、H参数，I参数为扩展功能用。

常开：报警时与公共端闭合

公共：与常开和常闭端配合

常闭：报警时与公共端断开

4.  电流输出端子

Iout是4～20mA电流输出端

5． 馈电端子

给传感器提供12V,80mA 的直流电源

6．  电源端子

220V,50Hz,SQY01T125-4智能测速仪接受的工作电源

操作说明

2.  键的功能与操作

　 SET键：SQY01T125-4智能测速仪在通电状态下，按SET键约2S后松开，进入参数查询/设置状态；这时SQY01T125-4智能测速仪显示：A 0 0 0 6 0 . ，其中A和最高位交替显示，且最低位闪烁；如果继续按SET键，则依序显示：

B 00793.    C 03206.      D 05000.      E 00030.    F 0001.0

G 02000.    H 03000.       I 04000.     J 00005.     A 00060.

最高位字母和数字交替显示，字母表示显示参数的代码，最高位数字与其他４位数共同构成该参数的数值。这样按SET键，可以向上或向下查询/设置各参数值。

参数定义：

以上各参数都保存在SQY01T125-4智能测速仪的内部存储器里。

* D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数。

< 键：在查询/设置状态下，按< 键一次，闪烁位向左移动一位，小数点不显示，如按住不放，闪烁位自动左移，最高位闪烁后，显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。

∧键：在设置状态下，按∧ 键一次，闪烁位数字加1，如按住不放，数字继续加1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按∧键一次，小数点左移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住∧键，表示对当前各参数的确认，并将各参数改写进SQY01T125-4智能测速仪的内部存储器。

SET键< 键、∧键多键配合，可以改变任意参数的数值，要将改变的参数长久保存，必须切换到E参数状态下，且E参数的小数点出现时，按住∧键2秒后，参数就改写完毕。按RST键后，SQY01T125-4智能测速仪恢复到工作状态。因此，只要没有在E参数状态下，且E参数的小数点出现时，按住∧键，参数就没有永久改变，按RST键后，SQY01T125-4智能测速仪退出查询/设置状态，恢复到工作状态。

2．测量系数

测量仪表从传感器接收脉冲信号，测量系数是脉冲频率与速度关系的导出值。

智能测速仪的测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz

测量转速时，被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P ，单位为1/r；

测量仪表从传感器接收脉冲信号，频率F(Hz)与转速v(r/S)的关系:

v = F/P (r/s)

v = F* 60/P (r/min)

A = 60/P

当转速显示单位是万转/分时，

A =0.006/P

如果测量的是线速度（m/min），除了考虑被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P （单位为1/r）；还要考虑被测旋转物体每旋转一次，对应行走的长度k（m/r）。

同样推出：测量系数A = 60*k/P

3.模拟量输出及相关参数

直流电流输出：4～20mA

下面举例加以说明

电流输出（mA） =（显示值/ 满量程）× 16.00 +4

B参数：零位调整值，出厂调试值，用户不需调节

  C参数：线性调整值，出厂调试值，用户不需调节

D参数：满量程20mA对应的显示值

4．通讯编码及通讯

在多机通讯中，主机访问从机时，为区分不同从机，需给线上的所有从机编上唯一的身份代码，这就是SQY01T125-4智能测速仪的通讯编码，E参数。

通讯： RS485，9800bps, 8,1,NC

协议：Modbus

下面的例子是主机从通讯编码为1EH（30）的智能测速仪读取测量数据，发出的查询帧：

查询帧解读：

1E: 智能测速仪的从地址

03：读取发讯（功能代码）

00：数据首地址高字节

00：数据首地址低字节

00：数据长度高字节

05：数据长度低字节

CRC16Lo：CRC校验码低字节

CRC16Hi：CRC校验码高字节

通讯编码为1EH（30）的智能测速仪向主机发出的响应帧：

响应帧解读：

1E: 智能测速仪的从地址

03：读取响应（功能代码）

05：字节数字

DATAf：表示符号，DATAf = 0，表示正，显示空格“ ”

                 DATAf = FF，表示负，显示负 “-”

DATA0 - DATA2：低 - 高（三字节）

DATAx：表示小数点位数

CRC16Lo：CRC校验码低字节

CRC16Hi：CRC校验码高字节

通过RS-485通讯口，主机还可以读取或修改SQY01T125-4智能测速仪的各项参数，详见《参数设置软件说明书》。

5．采样时间

SQY01T125-4智能测速仪采用连续采样的方式，运算采样时间内的平均速度，并在运算结束时显示运算结果、输出模拟量，并做出控制判断和控制。

所谓连续采样，就是在连续的时间上，划分基本等份的时间段，分段运算每个时间段上的平均速度，而且上次采样结束时刻，做为下次采样的开始时刻；这种速度检测的采样方式，就叫连续采样。时间段的长度就是采样时间。

采样时间和延时倍数的选择：

SQY01T125-4智能测仪的采样时间F参数，用户一般可以在0.1～ 25.0S之间调节；当被测信号周期大于采样时间时，采样时间将延长到1个被测量的信号周期；比如采样时间为1.0S，被测信号周期为2.5S，这样采样时间将自动延长为2.5S。一般延时倍数不超过5倍；如果在5倍的采样时间内，检测不到一个完整的信号周期，SQY01T125-4智能测速仪将显示“0”。在不同应用场合，有不同的采样时间和延时倍数选择。

在超低速测量时，采样时间延时倍数J根据需要在1～250之间可调，采样时间仍然在0.1 ～ 25.0S之间可调，那么采样时间最多可以延长到25.0×250 = 6250S，约1.6小时。也就是说在1.6小时内有一个完整的信号周期，SQY01T125-4智能测速仪也能检测。

较短的采样时间适合动态记录，较长的采样时间，适合超低速测量。通常测量时，采样时间F选用1.0S，延展倍数J为5。

6．继电器输出

J1：第一路继电器输出（上限或下限），对应G参数；

J2：第二路继电器输出（上限或下限），对应H参数；

第一路报警输出，为定值越过报警：

当报警值最低位为单数时，测量值由高向低越过定值时，报警继电器动作，当读数大于报警值，报警动作消除，也可以按复位键RST消除报警。

当报警值最低位为双数时，测量值由低向高越过定值时，报警继电器动作，当读数小于报警值，报警动作消除，也可以按复位键RST消除报警。

第二路为定值比较报警：

报警值最低位为双数时，定义为上限报警值；大于报警值，报警继电器动作，小于报警值，动作消除；

报警值最低位为单数时，定义为下限报警值；小于报警值，报警继电器动作，大于报警值，动作消除；

报警动作：未报警时，继电器处于常态；

          报警时，继电器处于常开、常闭状态发生切换。

五、            调校

当SQY01T125-4智能测速仪需要例检，或因为维修等原因需要调校时，参照出厂调校方法。

调校工具：

标准频率发生器，要求：0 ～10000.0Hz 方波和正弦波输出，误差限：优于0.01%

数字电流表，要求：0 ～50.000mA，误差限：优于0.05%

环境温度：温    度 15 ～25 ℃

          相对湿度  ≤85％

１．            恢复到原始参数

同时按住RST键和 ∧键，先松开RST键再松开∧键；按SET键查询参数，各参数依序如下：

A  0000.1    B  00793.     C  03202.     D  05000.      E  00030.

F  0001.0    G  02000.     H  03000.     I   04000.      J  00005.

继续按SET键到E参数显示，且小数点出现，按住∧键2秒后松开，原始数据数被写入10项参数。

再按RST键，应显示：88888. ,约5秒后显示“0”。

２．            检验准确度

　参照SQY01T125-4智能测速仪的输入特性，在确认标准频率发生器的输出，与智能测速仪输入之间匹配无误时，将标准频率发生器信号接入SQY01T125-4智能测速仪相应的信号输入端，显示值应该与标准频率发生器的输出值相符。

３．            调整参数

先将B参数调整为零，用电流表直流档检测智能测速仪电流输出，当智能测速仪显示为“0”，输出电流应在0.050～0.200mA之间，记录数值，这一数值为零位偏移值。

输入5000Hz信号，仪表显示“5000.”,记录电流输出值，

如果:电流输出值-零位偏移值=16.00,则:C参数（线性修正值）不需要调整，如果相差大于0.05,则需要调整；

新线性修正值 = 3202 x 16.00/(电流输出值-零位偏移值)

零位调整值=(4.00-零位偏移值) × C/16

F参数（采样时间）、G参数、H参数、I参数和J参数，先按出厂条件检查，也可根据用户的需要作相应调整后检查。

出厂条件检查：

¤¤表示对应的继电器吸合，常开端闭合，常闭端断开。

¤正偏差时与¤¤相同，负偏差时对应的继电器不吸合。

上述过程完成后，SQY01T125-4智能测速仪按照出厂要求完成了检验；用户可以按照实际需要调整满量程D，以及报警值G、H；必要的话，也根据需要调整采样时间F和采样时间延时倍数J。

六、            规格说明
